Rippenrohr|Hersteller von Rippenrohren

Laser geschweißtes Rippenrohr aus Edelstahl

Laserschweißen von rostfreien Stahlrippenrohren: Impulslaserschweißtechnologie unabhängig entwickelt wird angenommen. Das Grundrohr und die Rippen bestehen aus rostfreiem Stahl. Die Schweißrate der Rohre beträgt 99%, und der Kontaktwärmewiderstand ist null. Im Vergleich zu hochfrequenzgeschweißten Rippenrohren haben lasergeschweißte Rippenrohre aus rostfreiem Stahl ein größeres Rippenverhältnis, weniger Materialverbrauch und kompakteres Wärmetauschervolumen. Sie sind ideale Rohre für Brenngaskessel-Ökonomizer, Wärmetauscher der chemischen Industrie und Schiffskessel-Wärmetauscher.

Vorteile der lasergeschweißten Spiralflanzen aus Edelstahl:

1. Gepulste Laserschweißtechnologie wird angenommen, und das Spulenschweißen wird synchron abgeschlossen, und die Segmentschweißrate erreicht 99%.

2. Laserschweißen ist metallurgisches Kleben, und die Schweißfestigkeit von Segmenten kann mehr als 600MPa erreichen.

3. Das Laserschweißgerät nimmt Servoantriebssystem an, und die Antriebsgenauigkeit kann das Niveau von khm erreichen.

4.Der Abstand zwischen lasergeschweißten Lamellen und Rohren kann ≤ 2.5mm sein, und der Wärmeableitungsbereich ist fast 50% höher als der von hochfrequenten geschweißten Rohren (Abstand zwischen Lamellen ≥ 4.5mm). Der Verbrauch von Materialien pro Einheitsbereich ist geringer, was das Volumen des Wärmetauschers erheblich reduzieren kann.

Laser geschweißtes Rippenrohr aus Edelstahl

Hochfrequenzgeschweißtes Rippenrohr

Hochfrequenzschweißen des Rippenrohrs: Wenn das Stahlband um das Stahlrohr gewickelt wird, werden der Hauteffekt und der Näherungseffekt des Hochfrequenzstroms verwendet, um das Stahlband und die Außenfläche des Stahlrohrs bis zum Kunststoffzustand oder Schmelzen zu erhitzen, und das Schweißen wird unter einem bestimmten Druck abgeschlossen, wenn das Stahlband aufgewickelt wird. Es ist ein Festphasenschweißen. Das Unternehmen verfügt über 6-automatische Produktionslinien für hochfrequente Widerstandsschweißspiralrippenrohre und hat eine jährliche Produktionskapazität von 2000 Tonnen Kohlenstoffstahl, niedriglegiertem Stahl oder spiralförmigen Rippenrohren aus Edelstahl. Das Produkt erfüllt die Anforderungen von HG/T3181 Hochfrequenzwiderstand geschweißte Spiralfellenrohre und JB/T6512 Herstellungstechnische Bedingungen für Hochfrequenzwiderstand geschweißte Spiralfellenrohre für Kessel. Es ist weit verbreitet in Gemüse Gewächshaus, Energie, Metallurgie, Zementindustrie Abwärme Rückgewinnung und petrochemische Industrie.

Hochfrequenzgeschweißtes Rippenrohr

L-förmiges Rippenrohr, doppeltes L-förmiges Rippenrohr

L-förmiges Rippenrohr und doppeltes L-förmiges Rippenrohr: Die häusliche fortschrittliche numerische Steuerung L-förmige Rippenrohrmaschine wird verwendet, um die Bindungskraft der Rohre durch digitale Steuerung in gutem Zustand zu halten.Der trapezförmige Abschnitt, der durch Walzen gebildet wird, ist konsistent mit der Verteilung der Wärmestromdichte. Auf der Grundlage der Einsparung von Materialien wird die thermische Effizienz stark verbessert, und der Kontakt-Wärmewiderstand, der durch die Unfähigkeit verursacht wird, den Rohrspalt des Tandem-Rippenrohrs zu berühren, wird eliminiert.

L-förmiges Rippenrohr

KLM Rippenrohr

KLM-Typ Rippenrohr: das Grundrohr wird außen gerändelt. Nach dem Wickeln wird es zweimal an der Wurzel der L-Typ Aluminiumflosse gerollt, um den Kontakt des Rohres zu verstärken.

Extrudiertes Rippenrohr

Bimetall gerolltes Rippenrohr (extrudiertes Rippenrohr): spezielle Ausrüstung wird verwendet, um Rippen auf Aluminiumrohren zu rollen. Der Anpressdruck der Rohre ist groß, der 4-mal so hoch ist wie der der gewickelten Rohre. Die zulässige Temperatur des Mediums kann 350 ℃ erreichen. Es hat starke Beständigkeit gegen atmosphärische Korrosion und Hitzeschock.

Extrudiertes Rippenrohr

Mosaikrippenrohr

Mosaikrippenrohr (G-Typ Rippenrohr): Die Produktionsausrüstung der McElroy Company in den Vereinigten Staaten wird angenommen, die Schlitz- und Einbettungstechnologie ist fortgeschritten, der Blattabstand ist stabil, die Einbettung ist fest, die Abziehkraft ist nicht weniger als 70N, die zulässige Temperatur des Mediums kann 400 ℃ erreichen, und das Medium hat starke Temperaturbeständigkeit und thermische Schockbeständigkeit, die in petrochemischen Luftkühlern weit verbreitet ist.

Gelötetes Rippenrohr

Lötplattenrohr mit Nickelbasisinfiltrationsschicht: Die Schweißrate zwischen dem Basisrohr und der Finne ist 96%, ohne Kontaktwärmewiderstand; Die Schweißposition ist glatt, die Nickel-Penetrationsschicht ist gleichmäßig, dicht und hoch in der Härte, und es gibt keine Möglichkeit, abzuschälen oder abzufallen; Es ist beständig gegen hohe Temperatur und niedrige Temperatur Taupunkt Korrosion, Erosion und Verschleiß, ist nicht einfach, Asche und Kalk abzulagern und kann für eine lange Zeit in korrosiver Atmosphäre verwendet werden, die Säure, Alkali, Salz usw. enthält.

Gelötetes Rippenrohr

Wärmeleitung

Wärmerohr: Es ist ein supraleitendes Wärmeübertragungselement, das Nickelbasis gelötetes Rippenrohr verwendet, um Wärme durch den Phasenwechsel des Wärmeleitmediums im geschlossenen Rohr zu übertragen. Das Produkt hat die Eigenschaften von Hochvakuum, gute isotherme Eigenschaft, Verschleißfestigkeit, nicht einfach, Staub abzulagern, und lange Lebensdauer nach strenger Innenwandpassivierung und Vakuumproduktionsprozess. Es ist in der Abwärme-Rückgewinnung von Petrochemie, Textil, Kessel und Ofen weit verbreitet.

Nagelkopfschlauch

Nagelkopfrohr: Widerstand geschweißtes Nagelkopfrohr ist in der petrochemischen Industrie weit verbreitet. Insbesondere in der Konvektionskammer des Rohrheizungsofens verwenden die Wärmeübertragungselemente häufig widerstandsgeschweißte Nagelkopfschläuche, um den Wärmeübertragungseffekt außerhalb des Rohres zu verstärken. Das widerstandsgeschweißte Nagelkopfschlauch kann den Wärmeübertragungskoeffizienten auf der Rauchgasseite verbessern. Der Bereich des widerstandsgeschweißten Nagelkopfschlauchs ist 2-3-mal der des glatten Rohres. Aufgrund der Verwendung des widerstandsgeschweißten Nagelkopfschlauchs kann die gleiche Wärmeintensität wie die Strahlung unter vernünftigem Design erhalten werden.

Elliptisch gewickeltes Rippenrohr

Elliptisches Wickelrippenrohr: Es ist ein Produkt, das von der Firma unabhängig entwickelt wird. Es nimmt einen starken Wickelprozess an, mit stabilem Blattabstand und festem Rohrblattkleben. Es kann verzinkt und Nickelbasis gelötet werden entsprechend verschiedenen Anwendungen. Es hat die Eigenschaften der hohen Wärmeübertragungseffizienz und des kleinen Luftseitenwiderstands.Verglichen mit dem gleichen Abschnitt von Kreisrohren, kann der Wärmeübertragungskoeffizient um etwa 25%, erhöht werden und der Luftwiderstand kann um etwa 15-25% reduziert werden.

Rechteckiges ovales feuerverzinktes Rippenrohr

Rechteckiges ovales feuerverzinktes Rippenrohr: Die Hochgeschwindigkeits-stempelnde Tandem-Feuerverzinktechnologie wird angenommen, der Blattabstand ist stabil, die Zinkschicht ist einheitlich, und das Rohrblatt ist fest kombiniert, was im Luftkühler, Lufterhitzer und Lufterhitzer des Kraftwerks weit verbreitet sein kann.

Rechteckiges ovales feuerverzinktes Rippenrohr

Rippenrohr in Längsrichtung

Externes Längsrinnenrohr: Hochfrequenzschweißverfahren wird angenommen. Die U-förmige Finne ist fest mit dem Stahlrohr verschweißt, die Finnenverteilung ist gleichmäßig, und es gibt keinen Kontakt thermischen Widerstand. Das Rippenverhältnis kann mehr als 10 erreichen. Es ist besonders geeignet für die Arbeitsbedingungen von Schalen- und Rohrwärmetauschern in der petrochemischen Industrie, wo die Viskosität des Schalenseitenmediums hoch ist und die Durchflussrate niedrig ist.

Rippenrohr in Längsrichtung

Brennstoffgaskessel Economizer

Brennstoffgaskessel Economizer: Es ist eine energiesparende Ausrüstung, die die Abwärme des Rauchgases vom Brennstoffgaskessel verwendet, um das Kesselspeisewasser durch den Economizer zu erhitzen, der die Abgastemperatur von 160-250 ℃ zu 40-80 ℃ effektiv reduzieren kann.

Brennstoffgaskessel Economizer

Der Wärmetauscher

Wärmerohr-Wärmetauscher: Das Wärmerohr ist ein Wärmeübertragungselement mit überlegener Leistung, das Wärme durch die Verdampfung und Kondensation des Arbeitsmediums im völlig geschlossenen Vakuumrohr überträgt. Der Wärmetauscher, der aus Wärmerohren besteht, hat eine hohe Wärmeübertragungseffizienz und kompakte Struktur und ist weit verbreitet für Abwärme-Rückgewinnung und -Nutzung in Erdöl-, Chemie-, Stahl-, Textil-, Lebensmittel- und anderen Industrien. Das Kernelement Wärmerohr ist mit Lamellen auf kalter und heißer Seite ausgestattet, um die Wärmeübertragung zu verbessern.

Der Wärmetauscher

Vakuumofen Wärmetauscher

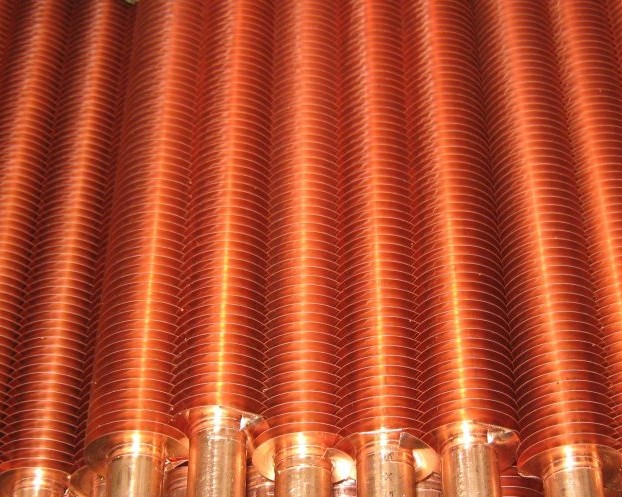

Vakuumofen-Wärmetauscher: Kupferrohr, Kupferblatt, Phosphor-Kupfer-Löt-Rippenrohr wird angenommen, die Schweißrate des Rohrblattes ist 100%, es gibt keinen Kontakt-thermischen Widerstand, die Lamellenfalten sind klein, der Lamellenabstand ist gleichmäßig, die Arbeitstemperatur ist größer als 600 ℃, und die Finne kann bei der hohen Wandtemperatur für eine lange Zeit ohne Lockerheit arbeiten.

Die Hauptprodukte von Rippenrohrherstellern: Nickelbasisinfiltrationsschicht löten Rippenrohre, Phosphor-Kupfer-Löten Rippenrohre, Edelstahl-Rippenrohre, elliptische Wickelrippenrohre, rechteckige elliptische feuerverzinkte Rippenrohre, eingebettete Rippenrohre, L-förmige Rippenrohre, doppelte L-förmige Rippenrohre, interne und externe Längsrohre, Wärmerohre und Aluminiumwickler; Vakuumofen Wärmetauscher, Wärmerohr Economizer, Kessel Economizer Rohrbündel.
